Le fasi per l’installazione di Hercules e Pegasus Wind Turbine

L’installazione di un microeolico Enessere è generalmente soggetta a procedure autorizzative rapide e semplificate, da presentare al Comune competente per il sito di installazione. Solo in presenza di particolari vincoli paesaggistici, ambientali o urbanistici l’iter può richiedere ulteriori verifiche. Tuttavia, grazie all’altezza contenuta (inferiore a 9 metri) e alla limitata potenza installata, nella maggior parte dei casi non si riscontrano particolari criticità o limitazioni all’installazione.

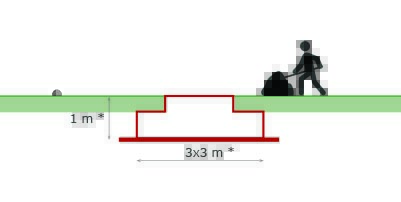

Realizzazione del Plinto

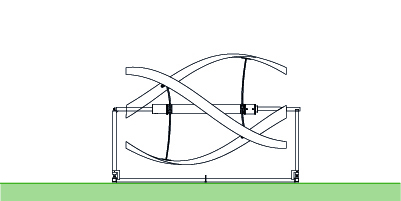

Montaggio razze e vele sul cavalletto

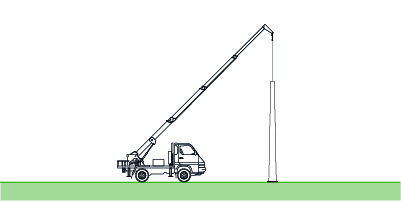

Installazione Torre

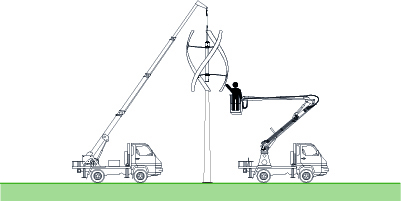

Posizionamento Rotore sulla Torre

Collegamenti Elettrici

Collaudo e messa in funzione

Macchine per il sollevamento

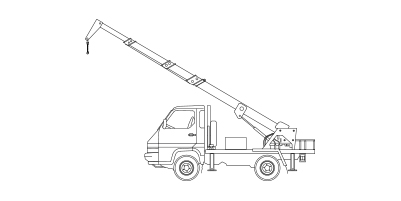

Autogru

Portata 6÷11T con almeno 15m di sbraccio
Sollevamento del carico a 15 m di altezza, a parità tra
livello di attacco base torre e livello di stabilizzazione
della gru.

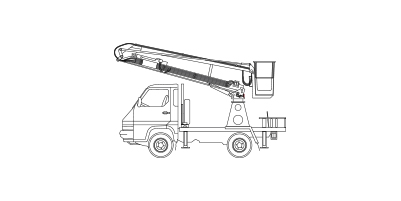

Piattaforma di lavoro mobile elevabile (PLE)

Dimensione cesto minime 1,40×0,70 m
Altezza di lavoro 16÷23 m

Manutenzione

Dopo 1 anno

Dopo 3 anni

Ogni 27.000 ore di rotazione

Tipologie di Plinto

PLINTO STANDARD

Plinto permanente in calcestruzzo con gabbia metallica.

Dimensioni

Dimensioni indicative (dipendono dal progetto)
3,0×3,0x1,0 m

Installazione

Installazione standard permanente Attesa di almeno 30 giorni dal getto all’installazione della turbina.

Progetto

Il progetto, legato alle normative vigenti nel luogo d’installazione e alle caratteristiche del terreno, può essere eseguito, secondo la scelta dell’Acquirente, da ENESSERE o da altro ente/progettista designato.

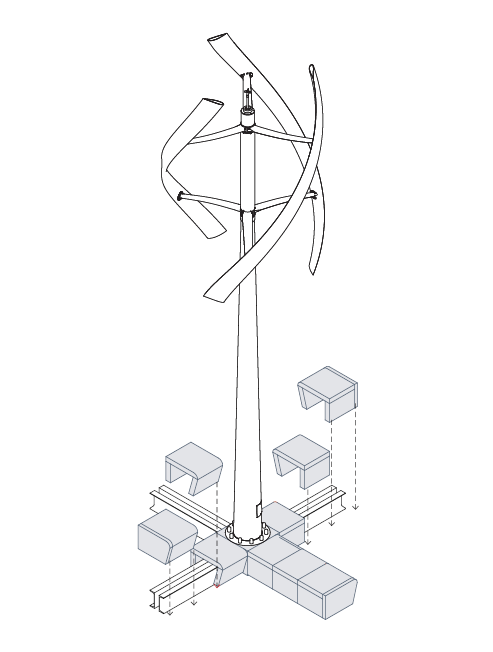

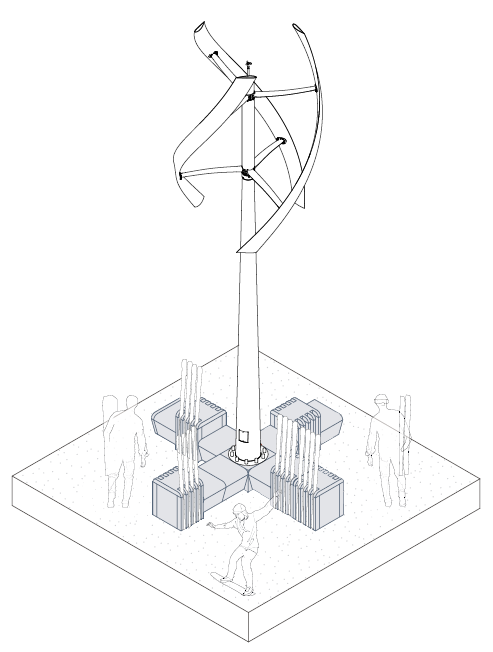

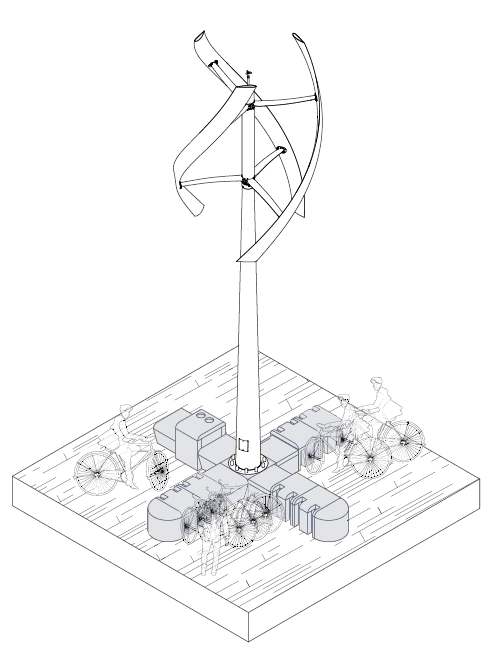

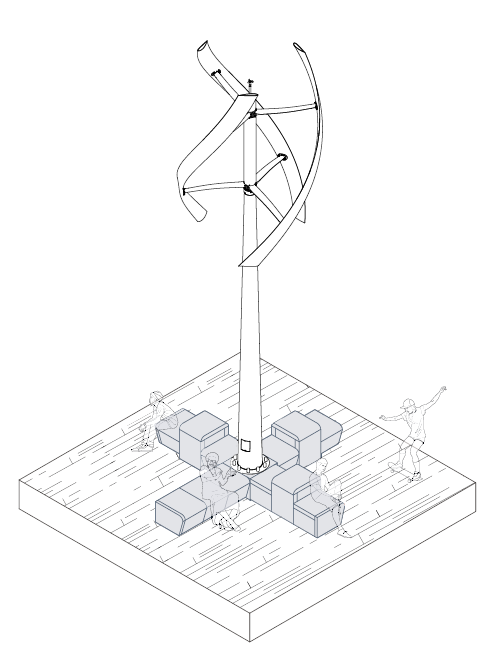

BASAMENTO MODULARE PERSONALIZZABILE

Basamento Modulare personalizzabile arredo urbano. In collaborazione con:

Il nostro nuovo basamento modulare realizzato in collaborazione con Margraf S.p.a. è la soluzione ideale per chi cerca un modo innovativo ed elegante per valorizzare gli spazi senza l’obbligo di ancoraggi fissi.

PLINTO REMOVIBILE

Plinto removibile con base metallica ancorata a terra con viti da 1 metro.

Dimensioni

Dimensioni indicative (dipendono dal progetto)
4,0×4,0 m

Installazione

Installazione removibile con viti di ancoraggio a terra da un 1 metro di lunghezza.

Progetto

Conformità a normative e direttive

La turbina eolica ha ottenuto le seguenti certificazioni e rispetta le seguenti direttive:

Certificazione CE
EN 61400-2 “Turbine eoliche – Parte 2: Prescrizioni di progettazione degli aerogeneratori di piccola taglia”
EN 12100-1:2010 “Sicurezza del macchinario – Principi generali di progettazione – Valutazione del rischio e riduzione del rischio”
Direttiva Comunitaria 2014/35/UE sul materiale elettrico a bassa tensione
Direttiva Comunitaria 2014/30/UE sulla compatibilità elettromagnetica

Il quadro elettrico è dotato delle seguenti certificazioni e rispetta le seguenti direttive:

Certificazione CE
CEI 0-21 “Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti BT delle imprese distributrici di energia elettrica “
EN 61000-2-2 “Compatibilità elettromagnetica – Parte 2: Ambiente – Sezione 2: Livelli di compatibilità per i disturbi condotti in bassa frequenza e la trasmissione di segnali sulle reti pubbliche di alimentazione a bassa tensione “
EN 61000-3-11 “Compatibilità elettromagnetica (EMC) — Parte 3: Limiti — Sezione 11: Limitazione delle variazioni di tensione, delle fluttuazioni di tensione e del flicker in sistemi di alimentazione pubblici a bassa tensione per apparecchiature con correnti nominali <= 75 A e soggetti ad allacciamento su condizione IEC 61000-3-11:2000”
EN 61000-3-12 “Compatibilità elettromagnetica (EMC) – Parte 3-12: Limiti – Limiti per le correnti armoniche prodotte da apparecchiature collegate alla rete pubblica a bassa tensione aventi correnti di ingresso > 16 A e <= 75 A per fase IEC 61000-3-12:2011 IEC 61000-3-12:2011/IS1:2012”
EN 61000-6-1 “Compatibilità elettromagnetica (EMC) – Parte 6-1: Norme generiche – Immunità per gli ambienti residenziali, commerciali e dell’industria leggera”
EN 61000-6-3 “Compatibilità elettromagnetica (EMC) – Parte 6-3: Norme generiche – Emissione per gli ambienti residenziali, commerciali e dell’industria leggera”
EN 62109-1 “Sicurezza dei convertitori di potenza per l’utilizzo in sistemi di alimentazione fotovoltaici – Parte 1: Requisiti generali”
EN 62109-2 “Sicurezza dei convertitori di potenza per l’utilizzo in impianti fotovoltaici – Parte 2: Requisiti particolari per gli inverter”
G59-3
